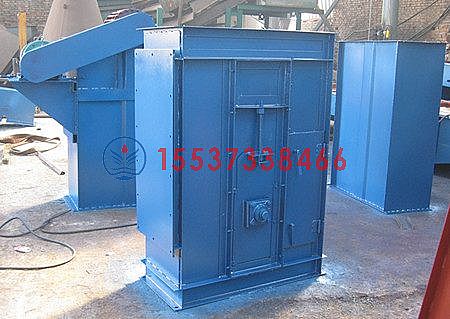

中央鏈斗式提升機
當前位置: 河南豐泉機械有限公司【官方網站】 > 斗式提升機 > 正文中央鏈斗式提升機
作者 豐泉機械
來源 豐泉機械
瀏覽
發布時間 15/03/31
概述 性能特點
技術參數 ZYL系列提升機的技術規范（見表1-3）
表1（300系列）（單鏈單斗）
表2（350系列）（單鏈單斗）
表3（350系列）（雙鏈雙斗）
特別提示：提升量超過800M3/h的提升機建議采用雙鏈雙斗。
如有特殊要求，我公司可為用戶單獨設計。
 結構組成
中央鏈斗式提升機由運行部件、驅動裝置、上部裝置、中部機殼、下部裝置組成。 1、運行部件：由料斗和中央鏈組成，小于ZYL1000采取單排鏈，大于ZYL1200采取雙排鏈。 2、驅動裝置：采取Y系列電動機，通過偶合器、減速器組成。（可根據用戶要求而定）。
驅動裝置分左裝和右裝兩種。分別與提升機左、右裝對應。 3、上部裝置：安裝有主軸及鏈輪。
4、中部機殼：中間有標準3m高、非標及維修中間節。 5、下部裝置：安裝有張緊裝置，采取墜重張緊。 結構特點 中央鏈斗式提升機整機結構有：1、單鏈單斗結構；2、雙鏈雙斗結構； 這種結構性能特別適合提升輸送高溫、大顆粒、磨琢性強調物料。如應用在熟料輸送系統、錕壓機循環系統以及其他輸送條件較為惡劣的系統中，保證了以后高效率，無故障運行，充分滿足了現代大型水泥廠對于提升機設備可靠性、高壽命和大輸送量的最高要求。 （一）鏈條
完善的、專一的、科學的制造工藝確保鏈條每一零件的高精度 專用的較孔技術確保了鏈條鏈板的節距與孔徑的統一性；精密摩擦壓力機鍛制的 鏈板確保鏈鏈條鏈板的高耐磨壽命與高抗疲勞，專用的中頻加熱設備確保鏈鏈條銷軸表面的最高硬度與最深的硬度層、最長的耐磨壽命，避免鏈鏈條銷軸的沖擊突然斷裂。套筒與鏈板的適宜過盈配合能使鏈板孔德配合面上產生有益的應力，大大增加鏈鏈條的疲勞壽命。 擁有裝卸非常方便的可拆卸式鏈條
豐泉機械擁有一種銷軸與鏈板不接觸的提升機鏈條，在安裝現場不需任何輔助工具便可以安裝成型整條鏈條，解決了部分現場安裝較為困難的大鏈條的鏈接現場安裝問題。 豐泉機械采用優質可拆式摸鍛中央鏈結構，中間銷軸可以360度自由轉動，耐磨表面利用率100%，提升高度超過60米，提升能力可達2000t/h，斗速可達1.8m/s，采用三點式摩擦傳動。
鏈條和鏈輪的傳動通過鏈條內鏈和輪緣的三點接觸來完成。 中央鏈條內/外鏈板采用優質的410Cr合金結構鋼模鍛而成，孔加工采用先進的數控機床加工而成，保證了孔德精度以及鏈條節距的同軸精度，內鏈板采用壓機配裝，適度的過盈配合保證鏈條的穩定性。
（二）銷軸、套筒
銷軸和套筒采用了優質的42CrMo合金結構鋼，其中熱處理工藝在工件調質后再進行表面中頻淬火，保證了銷軸的內部抗沖擊、抗疲勞及表面耐磨性能（表面淬火深度達3mm以上，硬度達HRC55-60)銷軸使用壽命可達30000小時以上。
（三）鏈輪
頭/尾鏈輪采用優質42CrMo制造，在先進的數控碾環機上碾鍛而成。輪環表面同樣采用中頻淬火工藝（淬火深度可達5m，硬度可達HRC58-60)使用壽命可達20000小時。同時南通中礦還采用了可拆卸式裝配方式。頭輪環分成三片（每120度分一片），尾輪環分成二片（每180度分一片）可在不拆鏈條、料斗和輪轂的情況下更換拆裝十分方便，大大地縮短鏈檢修時間。 這種鏈輪式無齒驅動結構，是因為鏈輪與鏈條之間能量的傳遞時依靠鏈條與鏈條之間的三點摩擦作用保證輪緣周邊均勻的磨損，鏈輪直徑與鏈條的節距采用非奇數配合，鏈條與鏈輪每次運轉一周的接觸位置都不在同一點上，大大地提高了鏈輪的使用壽命。 （四）料斗
料斗與鏈條的裝配采用獨特的設計。料斗與鏈條之間裝有M型背板的作用一是固定鏈條外鏈板防止料斗在意外損壞時鏈條脫落造成停機事故；其作用二是可以有效地起到料斗與鏈條間的減振作用，防止料斗背部因疲勞產生撕裂。另外料斗邊部采用了耐磨焊接形成的一條耐磨帶，大大提高了料斗的使用壽命。
（五）尾部
尾部采用德國最新重力張緊結構。其結構由尾部配重及高硬度不需要維護的鑷淬硬軸承鋼。此結構使用成本低，維修更換方便，設備使用可靠性高。因而運行可靠，平穩，噪音低，密封性能好。
ZYL-D型單條精密模鍛鏈條的斗式提升機
1、輸送能力超過每小時1100噸
相臨近的兩個料斗間的間距較短，傳動的速度較快，使設備的輸送能力大大的加強，單鏈單斗最大輸送能力可超過1100噸/小時。 2、提升高度可超過60米（頭尾輪中心距離）
采用配有精密模鍛鏈條的提升機的鏈條非常合理的結構設計，在合理減少了鏈條自身的重量的前提下，卻大大加強了其破斷強度及其他機械性能確保鏈條中輸送距離超過60米的前提下，其鏈條的負載安全系數大于11倍。 3、在連續運轉的工況下使用壽命是相應板鏈的將近三倍
合理的設計，超大的負載安全系數和嚴謹的制作工藝確保精密模鍛鏈條的可靠壽命，也確保其遠遠超過相同板鏈的使用壽命。 4、超強耐高溫，能瞬間承受400℃的物料溫度
采用耐高溫的優質合金特種鋼材料，大大降低了在持續高溫狀態下的熱變形，嚴謹的熱處理工藝大大增強了在持續高溫狀態下的穩定性能。 5、配有檢修輔傳（可選帶滿載輔傳）
有效的降低維護成本，提供作業效率以及設備運行的平穩性能，采用了FLENDER/SEW專用斗提機的齒輪箱，配備有輔傳、風扇、逆止器、超越離合器、TACONITE密封等。（選用部件） 6、配有料位機、測速裝置，防鏈條斷裂報警裝置（設計選用部件）
料位計（報警裝置）可有效的保護設備的可靠運轉，提高設備的運轉壽命；測速裝置可靠的檢測設備的運轉狀態；防鏈條斷裂報警裝置可以在設備運轉過程中監測和保護鏈條的運轉。 7、配有多樣的專用斗型
根據物料的物理和化學性能配有接挖兩用的、專用的多種斗型，確保不同的物料通過相應的斗型變化達到最佳的輸送效率。 更多詳細資料請咨詢豐泉機械官方網站：http://m.justmine.cn 24小時服務熱線：15537338466 了解更多有關中央鏈斗式提升機的信息收藏我們的信息：m.justmine.cn 聯系人：杜謙 15537338466 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
